Notas de un taller acerca de voyeurismo de satelites http://projects.dorkbot.org/dorkbot-wiki/DorkbotMdeWiki/TalleresReciclables/SatelliteVoyeurism
Proyecto acerca de los satelites en la orbita geostacionaria http://projects.dorkbot.org/dorkbot-wiki/DorkbotMdeWiki/DeclaracionBogota
Viejos Satelites
Algunos aun usan la banda del UHF (militares de hace 15 años), los de tecnologia mas reciente estan en SHF (inmarsat): Super High Frequency que va de 3GHz a 30GHz. También conocida como la banda centimétrica con un rango de frecuencias de entre 10 a 1 centímetro.
El satelite colombiano licitado esta misma semana (2009-11-21) por ISS/Intersputnik parece proponer el uso de la banda Ka = 26.5 a 40 GHz muy comun en satelites de comunicacion por su alta transferencia de datos, pero con fuertes limitantes naturalez como la lluvia o nubosidad.
Radio Aficionado
La tabla basica es esta:
Bandas HF 80m 40m 30m 20m 17m 15m 12m 10m
Bandas VHF 6m 2m
Bandas UHF 70cm 23cm
80mts = de 3,500 a 3,900 MHz http://es.wikipedia.org/wiki/Banda_de_80m
40mts = de 7,000 a 7,300 MHz http://es.wikipedia.org/wiki/Banda_de_40m
20mts = de 14.000 a 14.350 MHz http://es.wikipedia.org/wiki/Banda_de_20m
15mts = de 21.000 a 21.450 MHz http://es.wikipedia.org/wiki/Banda_de_15m
10mts = de 28.000 a 28.9 MHz http://es.wikipedia.org/wiki/Banda_de_10m
2mts = de 144 a 148 MHz http://es.wikipedia.org/wiki/Banda_de_2m
USRP/gnuradio
Lo primero bajar las fuentes:
git clone http://gnuradio.org/git/gnuradio.git
Para compilar gnuradio bajo ubuntu karmic (lo mas facil y rapido para el caso) use la siguiente linea de comando:
gnuradio-rev11664# ./configure --enable-all-components --disable-cell --disable-gcell --disable-gr-gcell --disable-gr-audio-osx --disable-gr-audio-portaudio --disable-gr-audio-windows --disable-gr-comedi --disable-usrp2-firmware --disable-usrp2 --disable-gr-usrp2
luego hice un chequeo sin tener que conectar el USRP:
gnuradio-rev11664# make check
Ran 1 test in 0.000s OK PASS: run_tests ================== All 1 tests passed ==================
Helical vr Yagi
Como hacer una antena helicoildal?:
http://jcoppens.com/ant/helix/index.php
Las medidas son muy grandes para la banda de los 260mhz = 40cm diametro aprox. como se puede ver usando esta calculadora:
http://jcoppens.com/ant/helix/calc.php
Aca, en aleman, una yagi de 4 elementos:
http://www.satellitenwelt.de/yagi260mhz.htm
Una posible idea usando cinta de cobre:
http://www.ibelings.com/n4ip/helix1.jpg
La idea, definir si se hace la yagi cambiando lo materiales, por ejemplo:
http://www.open-circuit.co.uk/tape.php
Caceria de Satelites
pensando en realizar un dorkbot medellin, aca unas notas acerca de la caceria de satelites, mando copia a un/loquer (hackerspace de medellin) porque han estado bien involucrad*s con la fabricacion de las antenas a usar.

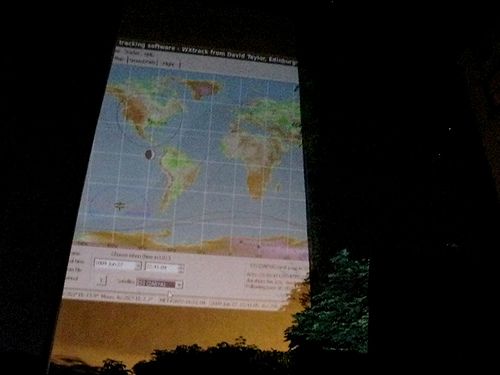

para la prediccion de los pasos visibles de los satelites se puede usar bajo linux gpredict o un soft de windoes que se llama Wxtrack y corre bajo wine en mac o linux.
http://gpredict.oz9aec.net/screenshots.php
http://www.satsignal.eu/software/wxtrack.htm
hay un software nuevo que funciona en cualquier plataforma via web es:
http://mada.la.coocan.jp/sat/index.htm?lang=en
igualmente via web y para sacar tablas de predeccion de los pasos visibles:
http://www.n2yo.com/
o, cuando hay suerte y funciona:
http://spaceweather.com/flybys/
si se trata solo de saber donde esta la ISS:
http://www.lizard-tail.com/isana/tracking/index.html
si el tema de satiltes les interesa, hay un grupo de personas que usan estas cuentas de twitter e identica para enviar noticas:
#geosat en twitter - http://twitter.com/geosat
#geosat en identica - http://identi.ca/geosat
